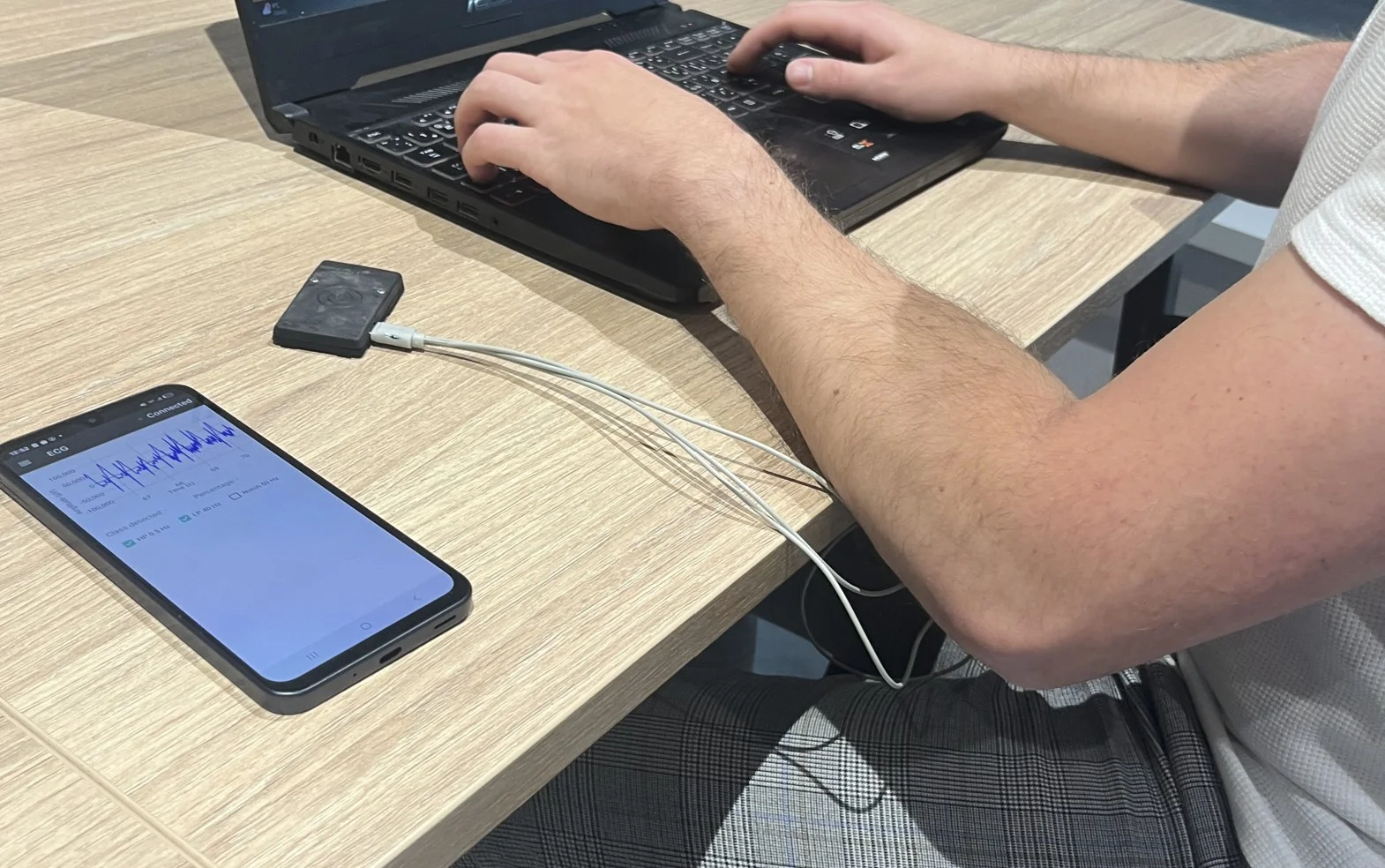

EKG Holter — přenosné dlouhodobé monitorovací zařízení srdce
Vyvinuli jsme kompaktní EKG Holter monitor lékařské třídy pro kontinuální 24–72 hodinový záznam srdeční činnosti mimo klinické prostředí. Zařízení snímá vícekanálové EKG signály při 500 Hz s 16-bitovým rozlišením, ukládá je na SD kartu a provozuje automatizované algoritmy detekce arytmií — což kardiologům umožňuje identifikovat intermitentní události, které by krátké EKG v ordinaci zcela přehlédlo.
Kategorie:
MedicínaOdvětví:
Medical DevicesRok:
2024Výzva
Mnoho závažných srdečních stavů — paroxysmální arytmie, intermitentní fibrilace síní, krátké změny ST segmentu — se objevuje nepředvídatelně a zůstává neviditelných pro standardní 12sekundové EKG testy prováděné v ordinaci. Existující Holter přístroje byly objemné, nepohodlné pro vícedenní nošení a postrádaly on-device inteligenci, čímž přesouvaly veškerou zátěž analýzy na post-processing software a čas lékaře. Pacienti potřebovali rekordér, který by byl lehký, nositelný během denních aktivit a schopný automaticky označovat události v reálném čase.
Naše řešení
Navrhli jsme nositelný EKG Holter s 3-svodovým (rozšiřitelným na 12-svodový) analogovým front-endem dodávajícím lékařsky kvalitní signál s aktivním potlačením 50/60 Hz a redukcí pohybových artefaktů. STM32 mikrokontrolér provozující optimalizovaný nízkopříkonový firmware spravuje kontinuální vzorkování 500 Hz, on-device algoritmy detekce arytmií a ukládání na SD kartu s kompresí — udržuje 24–48 hodin záznamu na jeden dobíjecí Li-ion článek. Tlačítko pro označení události pacientem časově razítkuje hlášené příznaky přímo v záznamu. PC software zajišťuje vizualizaci EKG, automatizovanou HRV a analýzu arytmií a generování lékařských reportů.
Klíčové funkce
- Kontinuální záznam EKG 24–72 h: Vzorkovací frekvence 500 Hz, 16-bitový ADC, ukládání na SD kartu s kompresí — zachycuje až 72 hodin klinicky kvalitních srdečních dat na jedno nabití.
- Real-time detekce arytmií: On-device algoritmy kontinuálně analyzují příchozí EKG tok, označují arytmie, ektopické tepy, epizody fibrilace síní a odchylky ST segmentu bez zpoždění post-processingu.
- Analogový front-end lékařské třídy: Nízkošumové zesilovače s vysokým CMRR, aktivní notch potlačení 50/60 Hz a redukce pohybových artefaktů dodávají kvalitu signálu rovnocennou klinickému vybavení.
- Označování událostí pacientem: Vyhrazené tlačítko časově razítkuje pacientem hlášené příznaky přímo v záznamu, takže lékaři mohou korelovat subjektivní události s EKG průběhem v přesný okamžik jejich výskytu.
- HRV a pokročilá analýza: Doprovodný PC software počítá variabilitu srdečního rytmu (v časové i frekvenční doméně), detekuje zátěž arytmiemi a generuje strukturované lékařské reporty ze zaznamenané relace.
- Lehký nositelný form factor: Ergonomický, vodotěsný kryt navržený pro pohodlné kontinuální nošení během spánku, cvičení i denních aktivit — maximalizuje compliance pacienta po celé záznamové okno.
Technologie
- STM32
- ECG AFE (ADS1292)
- SD Card
- 16-bit ADC
- 500 Hz Sampling
- USB CDC
- Li-ion Battery
- C
- PC Analysis Software
Výsledky
EKG Holter zařízení přináší klinicky kvalitní monitoring srdce do nositelného form factoru — zachycuje intermitentní události, které by jinak zůstaly nezjištěny, snižuje zátěž lékaře díky automatizované detekci a umožňuje sebevědomou diagnózu z dnů kontinuálních dat namísto sekund.
